Soluções para vedação em indústrias

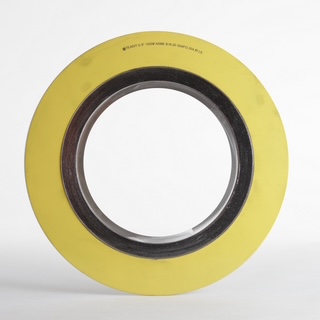

A TEADIT produz Juntas Espirais que combinam o material adequado para absorver severas flutuações de pressão e temperatura, seguindo rigorosas especificações da norma ASME B16.20. Em forma de espiral as juntas são fabricadas a partir de metal enrolado com um material de vedação. Este formato preenche as irregularidades dos flanges assegurando uma vedação hermética e alta resistência à pressão do fluido e variações das condições operacionais. As Juntas Metalflex 913 e 913M são Indicadas para flanges com ressalto, liso ou sobre-posto, constituem-se no tipo de junta Metálica de maior utilização nas indústria em geral devido à sua versatilidade de aplicação, aliadas ao baixo custo.
| FITA METÁLICA | |
|---|---|
| Material | Identificação* |
| AISI-304 / AISI-304L | Amarelo |
| AISI-316 / AISI-316L | Verde |
| AISI-321 | Turquesa |
| AISI-347 | Azul |
| Aço Carbono | Prata |
| Inconel® | Ouro |
| Monel | Laranja |
| Níquel | Vermelho |
| ENCHIMENTO | |
|---|---|
| Material | Identificação* |
| PTFE | Branco |
| Graflex® | Cinza |
| Micaflex® | Azul Pastel |
| Graflex® HT | Preto |
| * Pintura na borda externa do anel de centralização | |

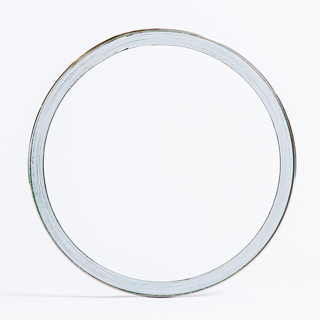

Utilizadas em flanges dos tipos macho-e-fêmea, lingueta e encaixe de tubulações ou equipamentos e castelos de válvulas, constituem-se no tipo básico de Juntas Metalflex.
As juntas 911 fabricadas para trocadores de calor de passes múltiplos possuem divisórias em dupla camisa, no mesmo material da espira, que, fixadas a plasma, formam um conjunto resiliente de alta selabilidade e possuem o código de 911T.

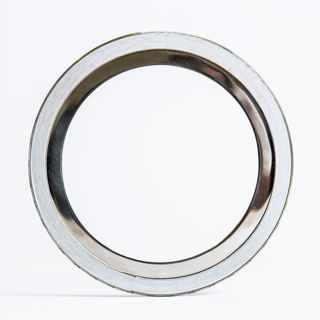

Desenvolvidas basicamente para as mesmas aplicações do tipo 911, possuem anel interno, que lhes proporciona maior resistência em trabalhos a vácuo, altas pressões e temperaturas. Além disso, evita o acúmulo do fluido de processo nos flanges, diminuindo riscos de corrosão, evita flambagem das espirais e minimiza a turbulência.

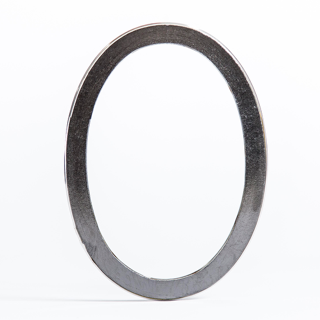

Utilizadas largamente na vedação de portas de visitas e inspeção de caldeiras, postigos (manhole e handhole), cabeçotes e escapamentos de motores, as Juntas Metalflex são rigorosamente dimensionadas e proporcionam vedação segura e confiável, mesmo em condições cíclicas de operação.
Junta espiral de alta densidade que atua na vedação de fluidos a altas pressões, suportando condições operacionais rigorosas. É utilizada para vedar flanges de alta pressão, até 2500#, em refinarias, termelétricas, indústrias de fertilizantes e cogeração nas indústrias sucroalcooleira e de papel e celulose, entre outras.
Uma das principais características deste produto é a construção de curvas. Ao aumentar as voltas de metal e a largura de preenchimento, obtém-se uma junta de maior densidade, com filme protetor adicional em ambos os lados. Isso resulta em uma capacidade de vedação significativamente maior em comparação com as juntas convencionais.
Uma das alternativas para pressões de trabalho elevadas é o uso das juntas metálicas serrilhadas, que possuem características de resistência a elevadas pressões de trabalho. A forma serrilhada permite um melhor esmagamento e cria um efeito de labirinto na superfície de vedação. Ao mesmo tempo em que possui uma característica desejável do ponto de vista de vedação, o serrilhado pode provocar riscos nos flanges.

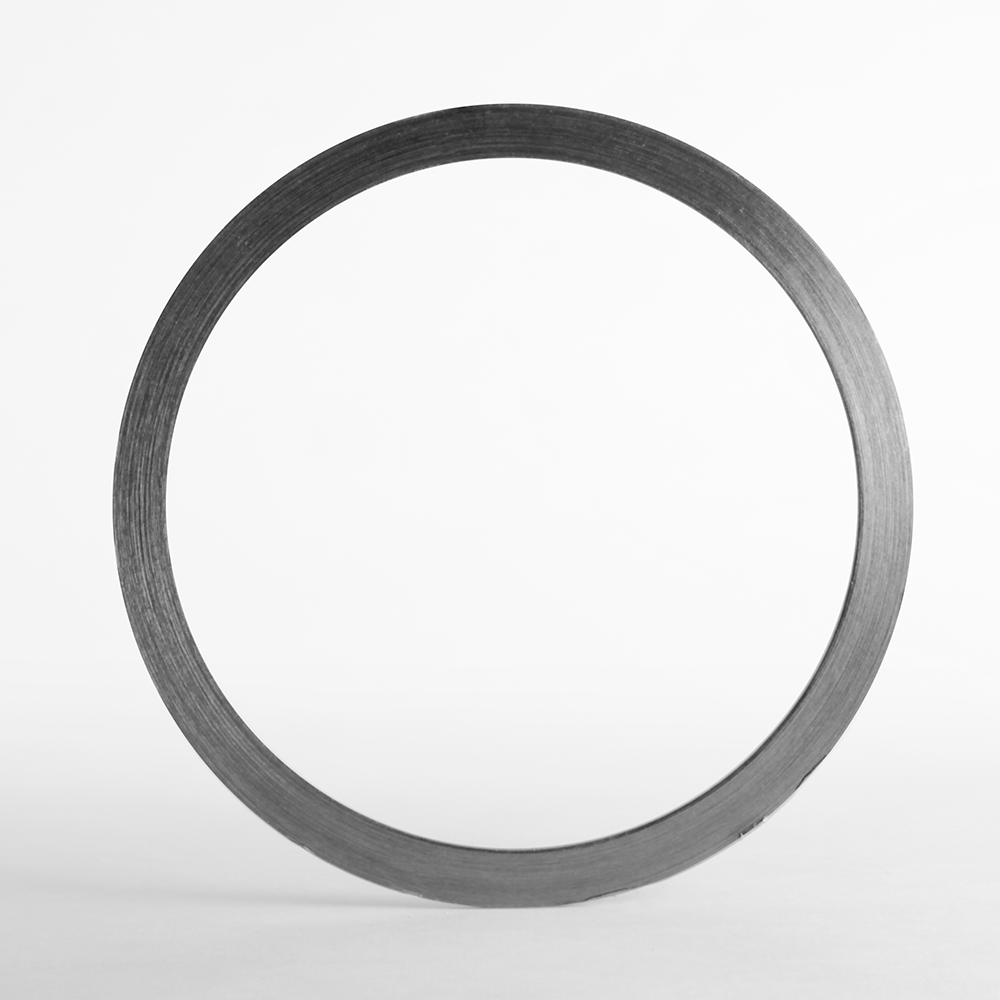

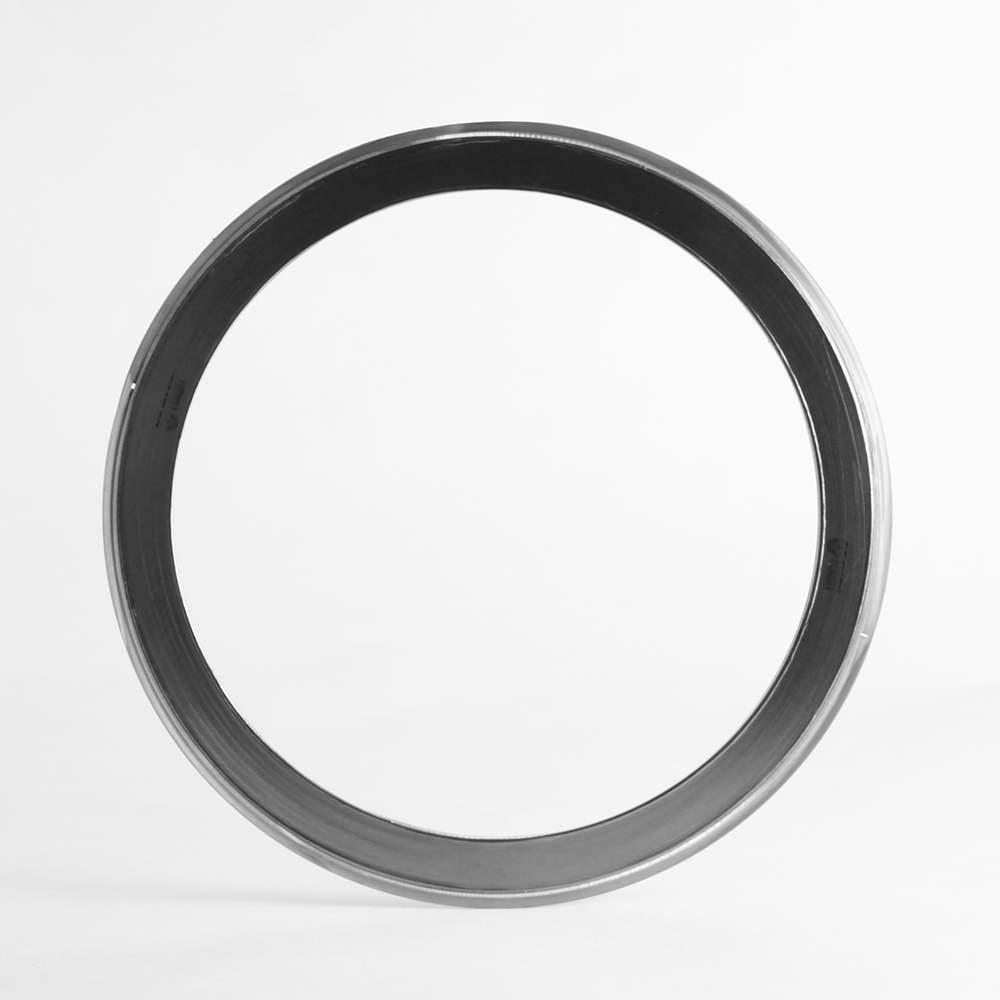

Em virtude disso e combinando as características das juntas maciças e a excelente selabilidade do Grafite Flexível (Graflex), do PTFE Laminado e Expandido ou Micaflex®, foram desenvolvidas as juntas Camprofile, Teadit Tipo 942 e Tipo 946, constituídas de um núcleo metálico serrilhado coberto com fina película de Graflex, PTFE Expandido ou Micaflex.
O perfil metálico serrilhado permite atingir elevadas pressões de esmagamento com baixos apertos nos parafusos. A fina camada de cobertura preenche as irregularidades e evita que o serrilhado marque a superfície dos flanges. O efeito de labirinto também é acentuado pela fita de cobertura, criando uma vedação que alia a resistência de uma junta metálica com a selabilidade do Graflex, PTFE Expandido ou Micaflex.
As Juntas Teadit Camprofile oferecem as seguintes vantagens:
São anéis metálicos usinados de acordo com padrões estabelecidos pela American Society of Mechanical Engineers (ASME), para aplicações em elevadas pressões e temperaturas. A vedação é obtida em uma linha de contato, por ação de cunha, causando elevadas pressões de esmagamento e, desta forma, forçando o material a escoar nesta região. A pequena área de vedação, com alta pressão de contato, resulta em grande confiabilidade. Entretanto, as superfícies de contato da junta e do flange devem ser cuidadosamente usinadas e acabadas. Alguns tipos são ativados pela pressão, isto é, quanto maior a pressão, melhor a selabilidade.

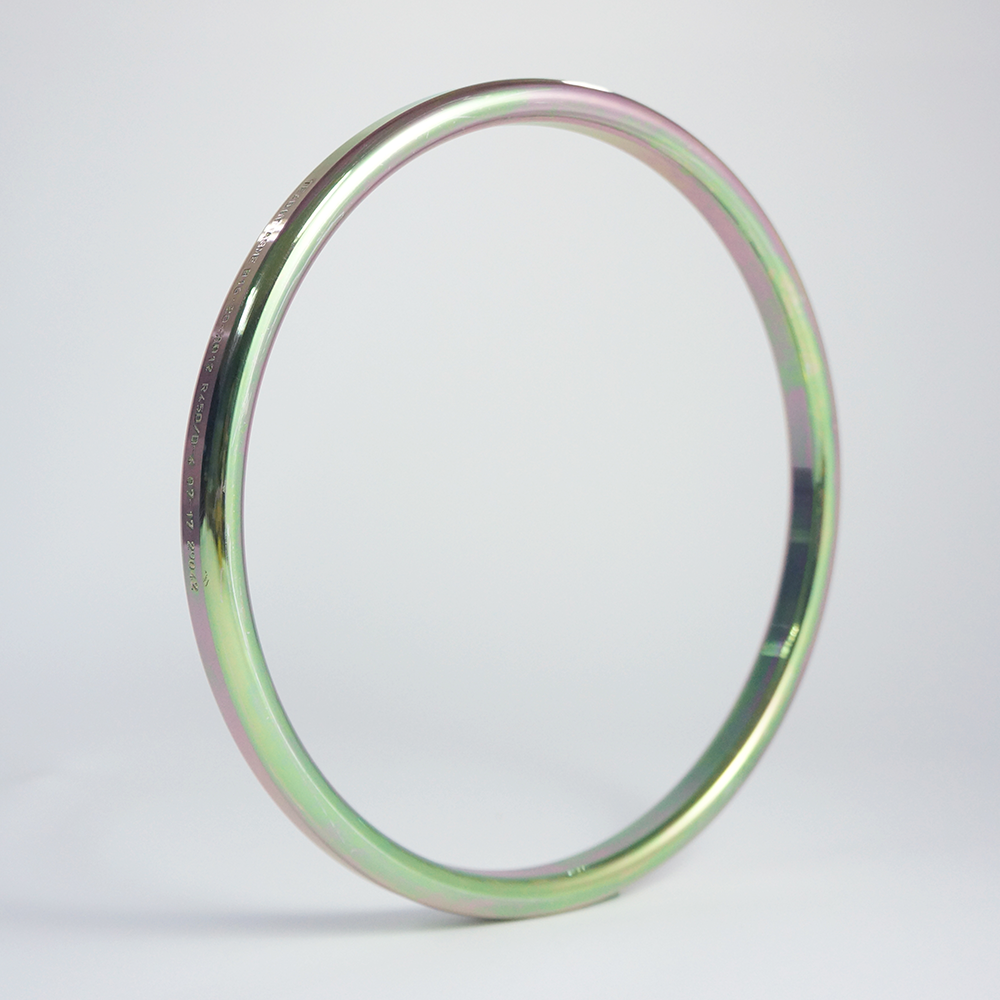

É o tipo que foi padronizado originalmente, oval. Desenvolvimentos posteriores resultaram em outras formas. Se o flange for projetado usando as versões mais antigas das normas, com canal oval de alojamento do Ring Joint, então deve ser usado somente o tipo 950.

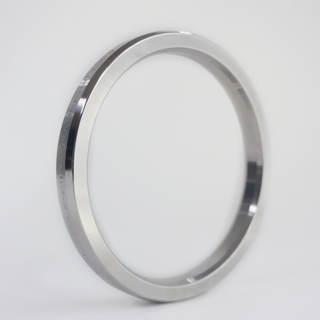

Anel de seção octogonal. Possui maior eficiência de vedação, e seu uso é o mais recomendado nos novos projetos. Os flanges fabricados pelas versões mais recentes das normas ASME (ANSI) e API possuem canal com perfil projetado para receber os tipos 950 e 951.

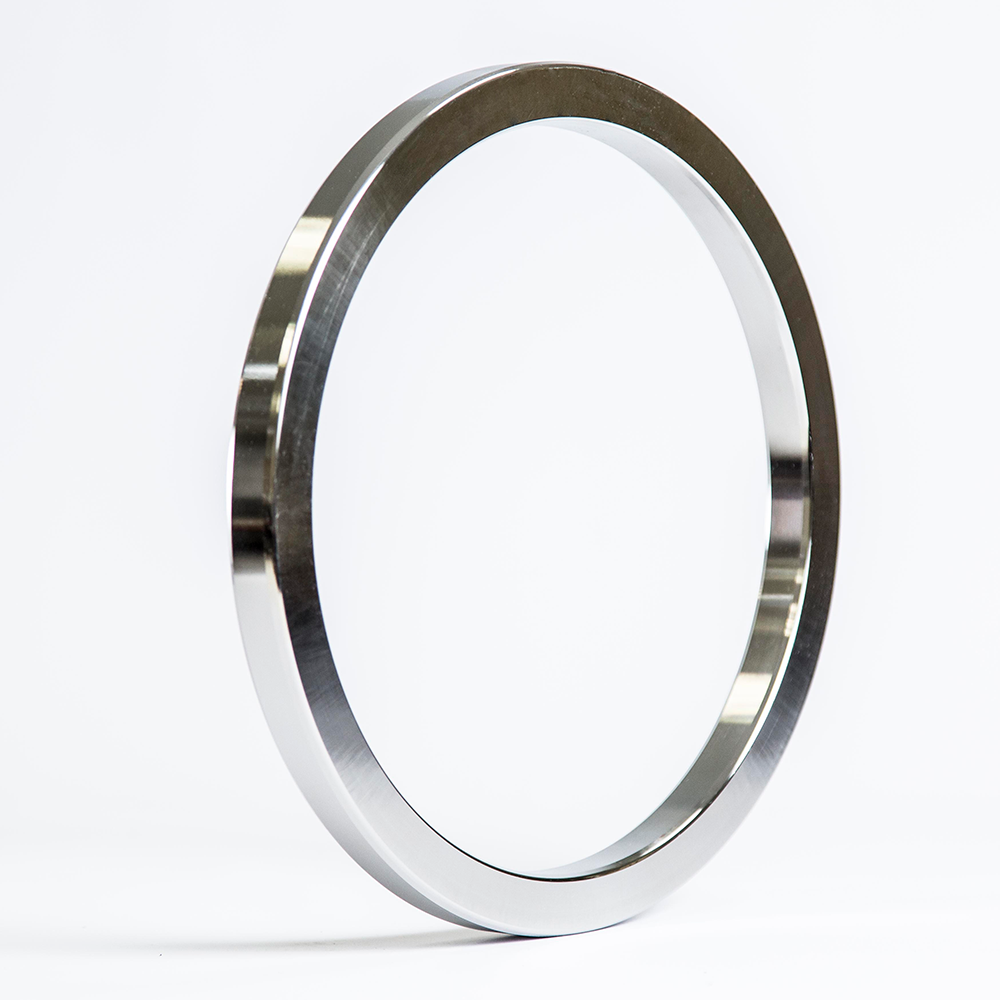

Possui seção quadrada com cantos chanfrados. Projetada para emprego somente em flanges API 6BX, em pressões de 2.000 a 20.000 psi. O diâmetro médio do anel é ligeiramente maior que o do alojamento no flange. Assim, o anel, ao ser montado, fica pré-comprimido pelo diâmetro externo, criando o efeito de elevação da vedação com o aumento da pressão de operação. As conexões que usam anel tipo 952 BX possuem pequena interferência. O anel é efetivamente “estampado” pelos alojamentos dos flanges, não podendo ser reutilizado.

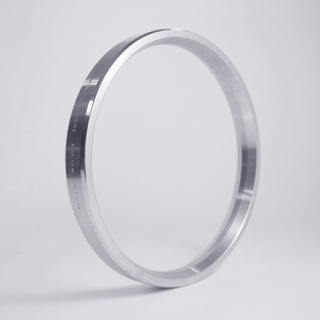

Possui forma especialmente projetada para usar a pressão interna como auxílio à vedação. A face externa do anel faz o contato inicial com o flange, fazendo o esmagamento e a vedação. À medida que a pressão interna da linha ou do equipamento aumenta, o mesmo acontece com a força de contato entre o anel e o flange, elevando, desta forma, a eficiência da vedação. Esta característica de projeto torna este tipo mais resistente às vibrações que ocorrem durante a perfuração e a elevações súbitas de pressão e choque, comuns nos trabalhos em campos de petróleo. O tipo 953 RX é totalmente intercambiável com os tipos 950 e 951, usando o mesmo tipo de canal de alojamento no flange e número de referência.
As juntas Metalbest TEADIT para Trocadores de Calor são fabricadas por cuidadoso processo, com matérias-primas adequadas e submetidas a rigoroso controle de qualidade.

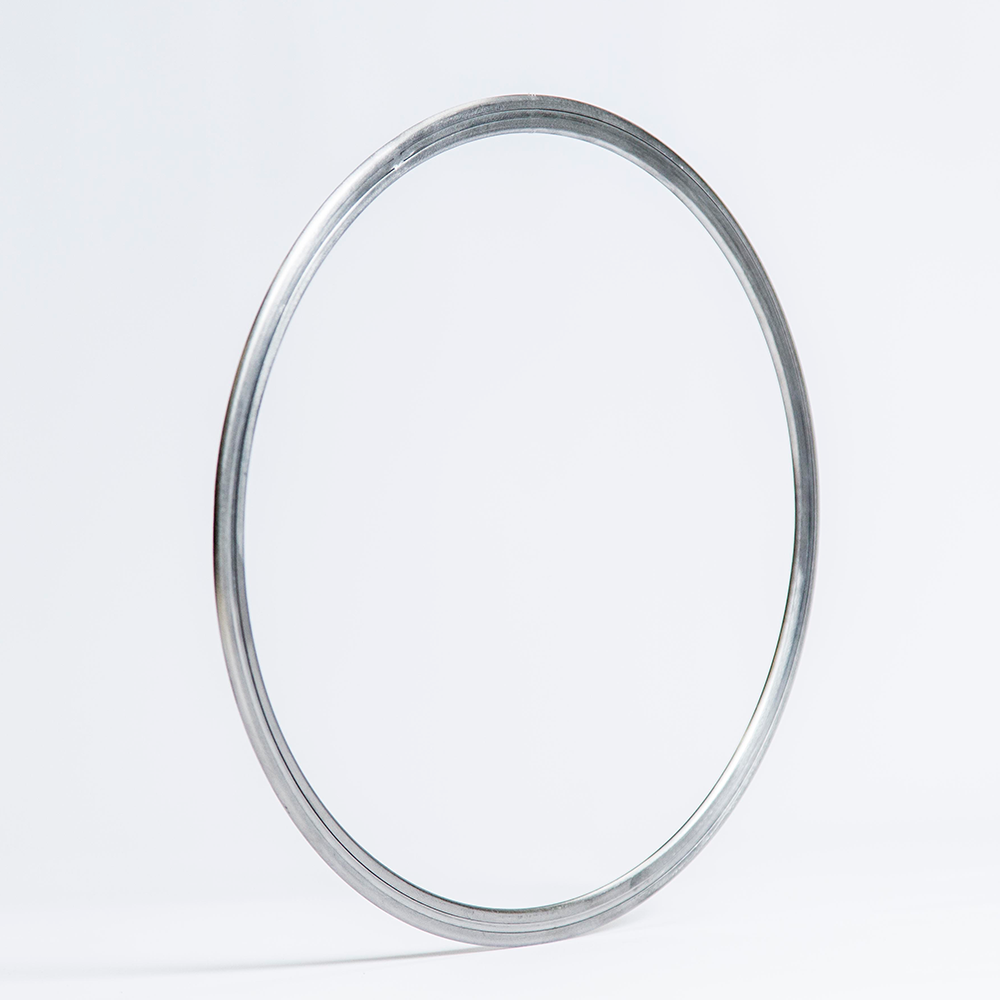

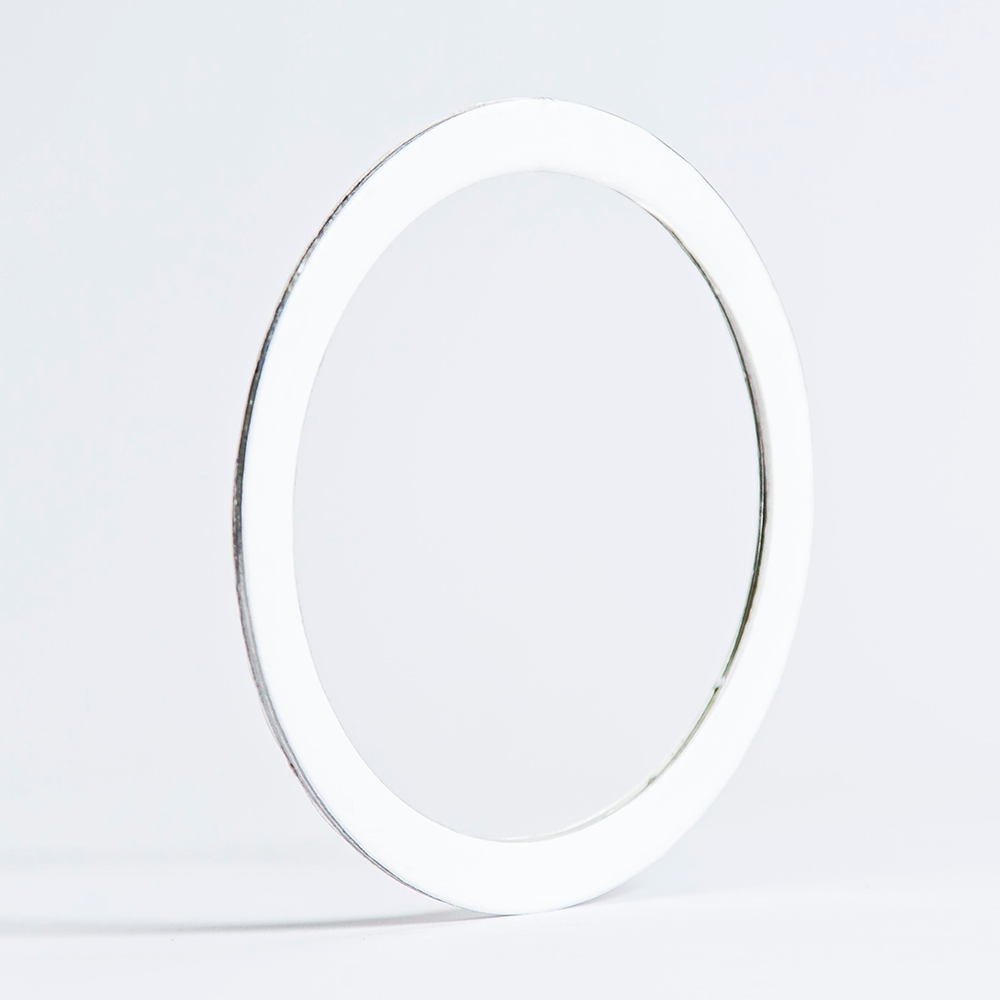

Constituída de uma dupla camisa metálica sobre o enchimento macio. Suas aplicações mais típicas são as juntas para Trocador de Calor. Produzidas sob encomenda, não existe praticamente nenhum limite de diâmetro ou forma para a sua fabricação. As juntas Tipo 923 também são empregadas em flanges de grandes diâmetros em reatores de indústrias químicas. As juntas Tipo 923, quando recobertas por grafite flexível — Graflex ou PTFE expandido, recebem a denominação de juntas Tipo 927.
Outra aplicação são as tubulações de gases de alto-forno das siderúrgicas. As principais características destas aplicações são a alta temperatura, baixa pressão e flanges com empenamentos e irregularidades. As juntas são de espessura de 4 mm a 6 mm para compensar estes problemas. A Norma ASME B16.20 apresenta as dimensões e tolerâncias deste tipo de junta para uso em flanges ASME B16.5.
